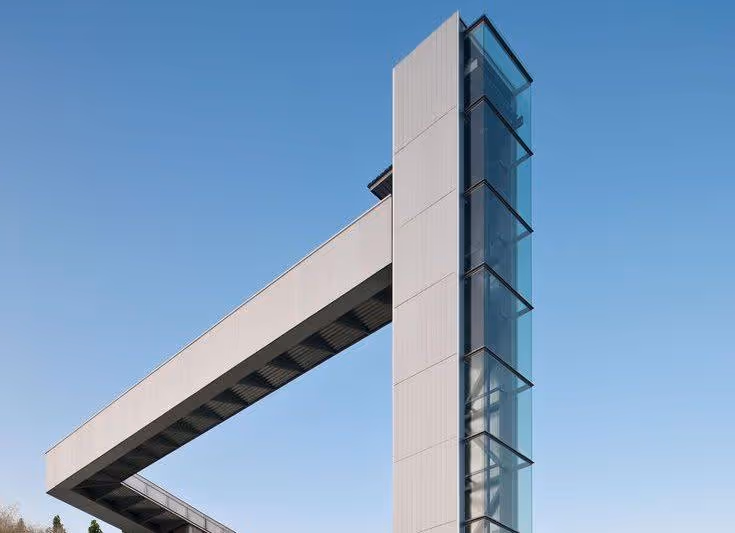

Ліфтові шахти
Ліфтова шахта — це основна конструктивна частина ліфтової системи, вертикальний або похилий простір, у межах якого переміщується кабіна та система противаги ліфта. Вона виконує роль напрямної конструкції, "захисного коридору" та несучої каркасної основи для всіх ліфтових елементів — напрямних, дверей, тросів, електро-кабелів, датчиків тощо. Ліфтова шахта — це серце будь-якої ліфтової системи. Вона забезпечує безпечну роботу ліфта, є його несучою та архітектурною основою. Правильно зпроєктована шахта — це запорука надійності, тиші та довговічності ліфта, незалежно від того, чи це житловий будинок, офіс, готель або промисловий об’єкт. Завдяки сучасним технологіям сьогодні можна спорудити ліфтові шахти будь-якої конфігурації — від бетонної до скляної, що гармонійно поєднують функціональність, архітектурну привабливість і безпеку. Ліфтова компанія LIDS все частіше отримує інженерне завдання щодо надання послуг монтажу ліфта «під ключ». Одним із найважливіших етапів реалізації проєкту – саме спорудження ліфтової шахти, точно вираховуючи характеристики в будівельній частині ліфтової шахти: геометрії, несучої здатності, основи шахти. Тому наша команда інженерів та проєктантів виконує професійне проєктування, спорудження та авторський нагляд за будівництвом ліфтових шахт всіх видів: залізобетонні, цегляні, металокаркасні, панорамні та модульно-каркасні шахти для ліфтів.
ОСНОВНІ ФУНКЦІЇ ЛІФТОВОЇ ШАХТИ
- Несуча функція. Шахта є основним несучим елементом для всіх компонентів ліфта — напрямних, дверей поверхів, кабіни, противаги, станції керування та комунікаційних ліній.
- Усі динамічні навантаження від руху кабіни передаються на стіни шахти. Забезпечує жорсткість і геометричну стабільність усієї ліфтової системи та будівлі в цілому як "хребта споруди".
- Напрямна функція. Забезпечує точний вертикальний рух кабіни та противаги по напрямних. Мінімізує коливання, перекоси й вібрацію під час руху. Дозволяє кабіні зупинятись з високою точністю біля рівня поверх.
- Огороджувальна функція. Виступає бар’єром безпеки — відділяє рухомі елементи від простору будівлі. Запобігає випадковому потраплянню людей або предметів у зону руху ліфта. Забезпечує пожежну безпеку: стіни шахти виконуються з негорючих матеріалів із вогнестійкістю REI 120 і більше. У випадку зовнішніх шахт — захищає ліфти від опадів, пилу, вітру та корозії.
- Декоративно-архітектурна функція. Створює красивий естетичний вигляд у випадку спорудження зовнішніх або панорамних шахт зі скляними панелями або дизайнерськими композитними матеріалами.
- Акустична функція. Шахта ізолює шум та вібрації, які створюються при русі кабіни, гальмуванні чи відкритті дверей. Завдяки цьому рівень шуму у житлових та офісних приміщеннях залишається в межах норми <55 дБ.
- Протипожежна та димозахисна функція. Забезпечує локалізацію вогню та диму у разі займання. У поєднанні з протипожежними ліфтовими дверима створює вертикальний канал, який не пропускає полум’я. Має систему примусової вентиляції або димовидалення, щоб запобігти задимленню шахти та споруди.
- Архітектурна та дизайнерська функція. У сучасних будівлях шахта часто виконує естетичну роль — стає центральним елементом дизайну, особливо панорамні скляні шахти. Зовнішні шахти можуть підкреслювати архітектуру будівлі, бути частиною фасаду або декоративної композиції при обшивці шахти декоративними панелями або даховими матеріалами.
- Просторово-інженерна функція. Шахта формує планувальну логіку будівлі — розділяє поверхи, визначає розташування ліфтових холів. Стає “вертикальною віссю” конструкції будівлі, разом зі сходами й інженерними каналами.
- Енергетична та безпекова функція. У шахтах із ліфтами нового покоління встановлюють системи рекуперації енергії — електроенергія, що виробляється при русі кабіни вниз, повертається в мережу. Також у шахті інтегруються датчики температури, вологості, вібрацій для віддаленого моніторингу стану ліфта.
- Адаптаційна функція. При реконструкції зовнішні або металокаркасні шахти дозволяють оснастити старі будівлі ліфтом без змін внутрішнього планування. Це оптимальне рішення для історичних будівель, лікарень, шкіл або житлових будинків, які потребують ліфта.
Де можна встановити
Торгові центри, бізнес-комплекси, готелі, лікарні, адміністративні об’єкти — найчастіше мають кілька шахт для пасажирських і вантажних ліфтів
новобудови проєктуються одразу з ліфтовими шахтами, у старих будівлях їх добудовують зовні або всередині при реконструкції
в даному типі обєктів зазвичай проєктують і будють кілька шах під ліфти з різним призначенням — пасажирські, сервісні та панорамні
будуються з металевих або залізобетонних конструкцій — для пасажирських та вантажних ліфтів великої вантажопідйомності з розрахунком на середні та високі пасажиропотоки.
передбачають шахти для великих лікарняних та медичних ліфтів зі збільшеними габаритами кабіни всередині.
Встановлюють зовнішні скляні або металеві шахти всередині будівель, що не порушують архітектурну структуру споруди.
Технічні специфікації
Види ліфтових шахт за розташуванням
внутрішня, зовнішня, панорамна, модульно-каркасна
Види ліфтових шахт за матеріалами
залізобетон, цегла, металокаркас
Висота шахти
Від 2 поверхів до 150 м, залежно від типу ліфта
Кількість поверхів
від 2 до 60
Висота підйому
від 1 до 200 м
Глибина приямку
від 150 – 1500 мм для звичайних ліфтів / від 400 мм до 2000 мм для швидкісних ліфтів
Висота останнього поверху / надкабінного простору
від 3300 до 4200 мм для сервісного обслуговування
Мінімальні внутрішні розміри шахти
1500 × 1500 мм для стандартного пасажирського ліфта
Типова ширина шахти
від 1500 до 2500 мм
Типова глибина шахти
від 1500 до 2500 мм
Максимальні розміри шахти (вантажні / автомобільні)
до 7000 × 4000 мм
Кут нахилу стін (допуск)
не більше ±1 мм/м
Відхилення розмірів
±10 мм на поверх
Температурний режим експлуатації
–30 °C … +40 °C для зовнішніх конструкцій
Вимоги до матеріалів
негорючі, жорсткі, з низькою вібрацією
Терміни будівництва шахти
від 7 до 30 днів (залежно від типу конструкції)
Тип розташування
зовнішнє фасадне / внутрішнє у будівлі
